L’essentiel à retenir : le branchement d’un chauffe-eau thermodynamique exige un circuit dédié avec des conducteurs de 2,5 mm², protégé par un disjoncteur 20 A et un différentiel 30 mA. Cette installation conforme à la norme NF C 15-100 garantit votre sécurité et la longévité de l’appareil. Un mauvais serrage des bornes cause 30 % des départs de feu électriques.
Saviez-vous qu’un chauffe-eau thermodynamique peut réduire votre facture d’eau chaude jusqu’à 75 % par rapport à un cumulus classique ? Pourtant, une installation électrique approximative risque non seulement de brider ces performances, mais aussi de compromettre la sécurité de votre foyer.
On redoute souvent de se perdre dans les câblages ou de commettre une erreur fatale pour la carte électronique de l’appareil. Je vais vous aider à maîtriser chaque étape pour savoir comment brancher un chauffe-eau thermodynamique dans les règles de l’art.
- Les règles d’or pour le branchement d’un chauffe-eau thermodynamique
- Câblage de puissance et mise à la terre
- Comment piloter le signal heures creuses ?
- 4 erreurs classiques à éviter absolument

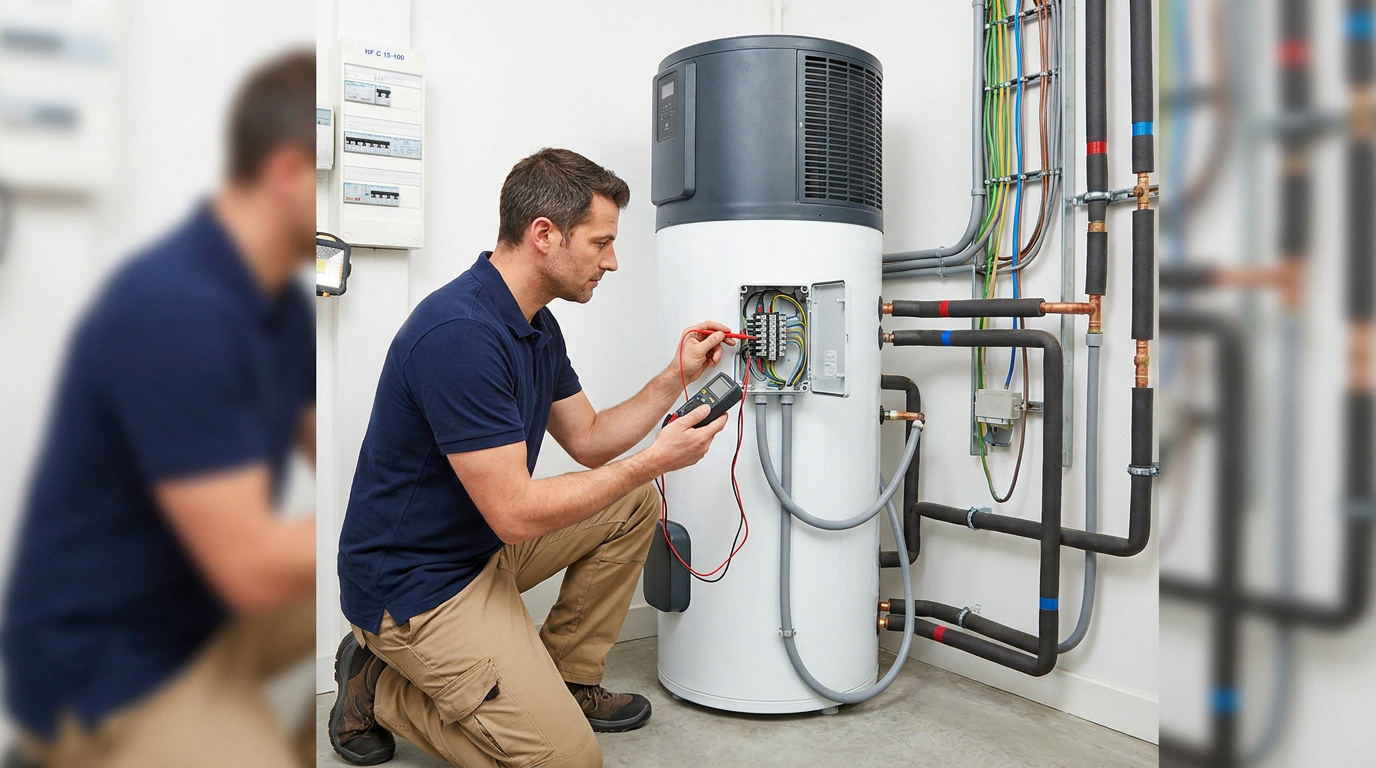

Les règles d’or pour le branchement d’un chauffe-eau thermodynamique
Le raccordement exige un circuit dédié en 2,5 mm², protégé par un disjoncteur 20 A et un différentiel 30 mA. La norme NF C 15-100 impose une mise à la terre rigoureuse pour sécuriser l’installation électrique.
Après avoir posé votre ballon bien à l’horizontale, voici comment brancher un chauffe-eau thermodynamique en respectant les règles de sécurité électrique en vigueur.
Respecter la norme NF C 15-100 en 2026
Vous devez utiliser des conducteurs de 2,5 mm² pour supporter l’intensité. Veillez à la solidité des gaines lors du passage des fils. Un guidage propre évite les frottements.
Le disjoncteur 20 A protège contre les surcharges. Le différentiel 30 mA assure la sécurité des personnes. C’est un point non négociable de votre tableau électrique.
La conformité est primordiale pour votre assurance. Un câblage sous-dimensionné risque de provoquer une surchauffe du réseau. Ne négligez jamais la qualité des connexions électriques.
Préparer le tableau et l’outillage de sécurité
Appliquez une procédure de consignation avant toute manipulation. Utilisez un vérificateur d’absence de tension (VAT). Ne vous fiez jamais au seul disjoncteur général.
Intégrez le nouveau module proprement dans votre tableau. Prévoyez de l’espace pour le peigne d’alimentation et le câblage.
Utilisez des pinces à dénuder et tournevis isolés. Un bon serrage évite les arcs électriques. La sécurité dépend de votre équipement de protection.
- Tournevis isolés 1000V
- Pince à dénuder
- Multimètre ou VAT
- Gants de protection
- Étiquettes de signalisation
Câblage de puissance et mise à la terre
Une fois le tableau sécurisé et les protections en place, il faut s’attaquer au cœur du raccordement sur l’appareil lui-même.
Raccorder la phase, le neutre et la terre
Pour savoir comment brancher un chauffe eau thermodynamique, reliez les fils marron et bleu. Fixez-les sur les bornes L et N du thermostat. Utilisez des embouts si nécessaire.
La liaison équipotentielle est obligatoire pour votre sécurité. Fixez le fil vert-jaune sur la borne du châssis. Cela évite les risques d’électrocution en cas de fuite.
Vérifiez la continuité de la terre. Un testeur confirme la sécurité.
La mise à la terre est l’unique rempart contre les courants de fuite pouvant rendre la carcasse métallique mortelle en cas de défaut.
Différences entre modèles monophasés et triphasés
Le câblage varie selon votre abonnement électrique. Le monophasé utilise deux fils plus la terre. Le triphasé nécessite quatre fils pour équilibrer les phases.
Répartissez les charges pour éviter de faire disjoncter l’installation. Chaque phase doit supporter une partie de la puissance. C’est essentiel pour les gros ballons.
Vérifiez le pontage sur la résistance. Un mauvais couplage en triphasé peut griller instantanément l’élément.
| Type de courant | Nombre de fils | Protection recommandée | Usage type |
|---|---|---|---|
| Monophasé 230V | 3 fils (P+N+T) | Disjoncteur 20A | Résidences classiques |
| Triphasé 400V sans neutre | 4 fils (3P+T) | Disjoncteur tétrapolaire | Grandes villas ou pro |
| Triphasé 400V avec neutre | 5 fils (3P+N+T) | Disjoncteur tétrapolaire | Grandes villas ou pro |
Comment piloter le signal heures creuses ?
Au-delà de la puissance pure, la gestion intelligente de l’énergie passe par le pilotage du signal envoyé par le fournisseur.
Alimentation permanente ou contacteur jour nuit
L’unité thermodynamique a besoin d’une alimentation continue pour son électronique. Le ventilateur et la pompe ne doivent pas être coupés brutalement. C’est une différence majeure avec un cumulus classique.
Vous disposez de solutions de programmation interne via l’écran de contrôle. On définit les plages de chauffe sans contacteur externe.
L’autre option utilise le signal Linky uniquement pour l’autorisation de chauffe. Le câblage sépare alors la puissance du signal.
Spécificités des modèles split et unités extérieures
Le raccordement du câble de communication entre le ballon et l’unité extérieure est vital. Utilisez un câble blindé pour éviter les interférences. Respectez scrupuleusement les bornes de données.
Assurez un passage sécurisé des gaines dans les murs. Protégez les liaisons frigorifiques et électriques des frottements. L’étanchéité doit être parfaite pour votre isolation.
Fixez les câbles avec des colliers adaptés. Évitez les rayons de courbure trop serrés.
4 erreurs classiques à éviter absolument
Même avec un plan précis, certains pièges récurrents peuvent ruiner votre installation ou réduire sa durée de vie.
Inversion de polarité et serrage des bornes
Inverser la phase et le neutre sur la carte électronique comporte des risques. Cela engendre souvent des pannes intermittentes ou des erreurs d’affichage pénibles. Prenez le temps de bien vérifier vos couleurs de fils.
Un serrage médiocre des cosses provoque inévitablement des échauffements locaux dangereux. La chaleur peut alors faire fondre les isolants plastiques environnants. À terme, le risque d’incendie devient une réalité. Utilisez systématiquement un tournevis dynamométrique adapté.
Tirez légèrement sur chaque fil. Si un conducteur bouge, vous devez le resserrer immédiatement.
Un simple quart de tour de vis manquant est la cause de 30 % des départs de feu dans les tableaux électriques.
Oublier la maintenance du raccordement
Je vous recommande une vérification annuelle de vos connexions au tableau. Les vibrations naturelles et les cycles thermiques finissent par desserrer les vis. Considérez cela comme une simple routine de sécurité indispensable.
Apprenez à identifier les signes visuels de dégradation des isolants. Un changement de couleur suspect ou une odeur de chaud constituent des alertes sérieuses. Dans ce cas, il faut agir très vite.
Pensez aussi à nettoyer la poussière accumulée sur les borniers. Avec l’humidité ambiante, cette poussière peut devenir conductrice. Un petit coup de pinceau sec suffit souvent à écarter le danger.
Sécurisez votre installation en respectant la norme NF C 15-100 : un circuit dédié de 2,5 mm², une protection 20 A et une mise à la terre rigoureuse. Réaliser le branchement électrique de votre ballon thermodynamique dès maintenant garantit des économies immédiates et un confort durable. Profitez enfin d’une eau chaude performante et sereine !
